Estaciones de Transferencia de Calor / Subestaciones de Energía Térmica

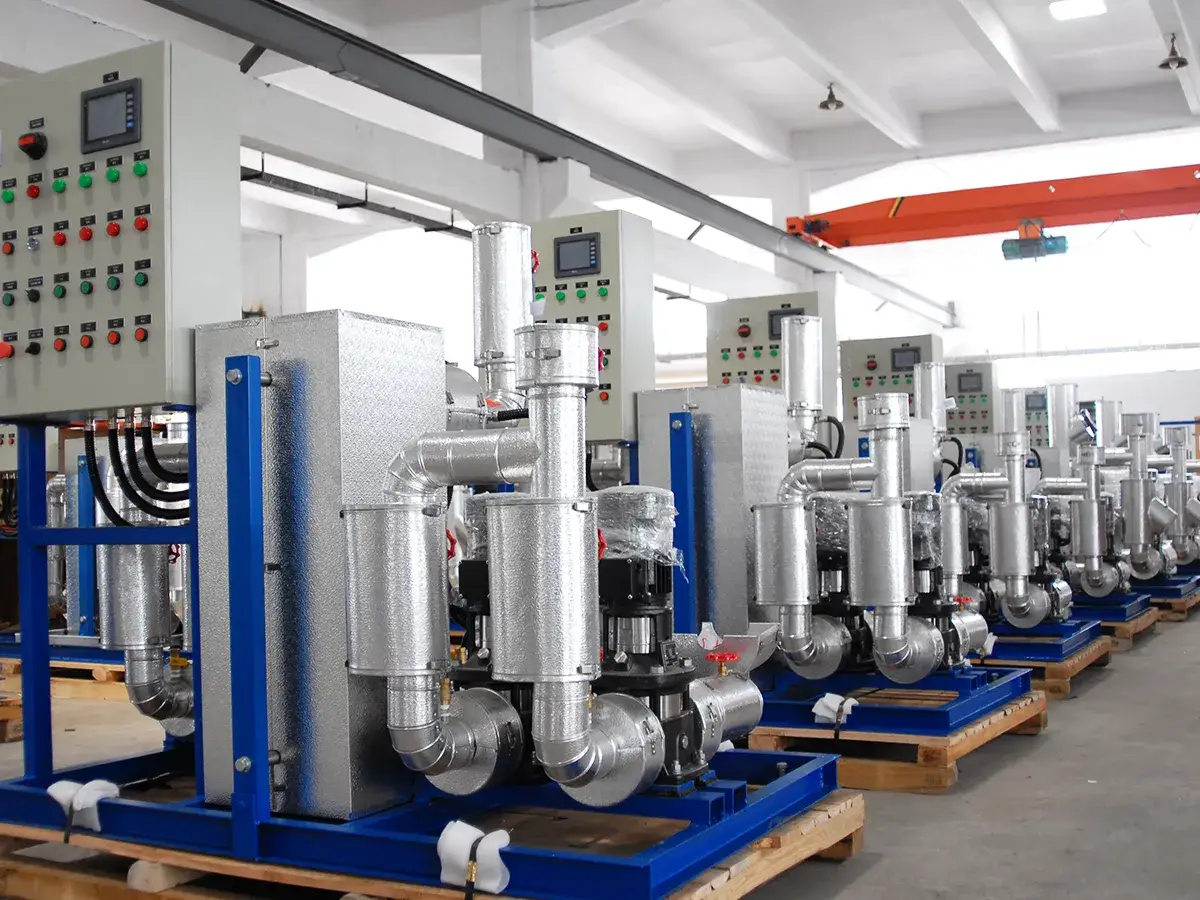

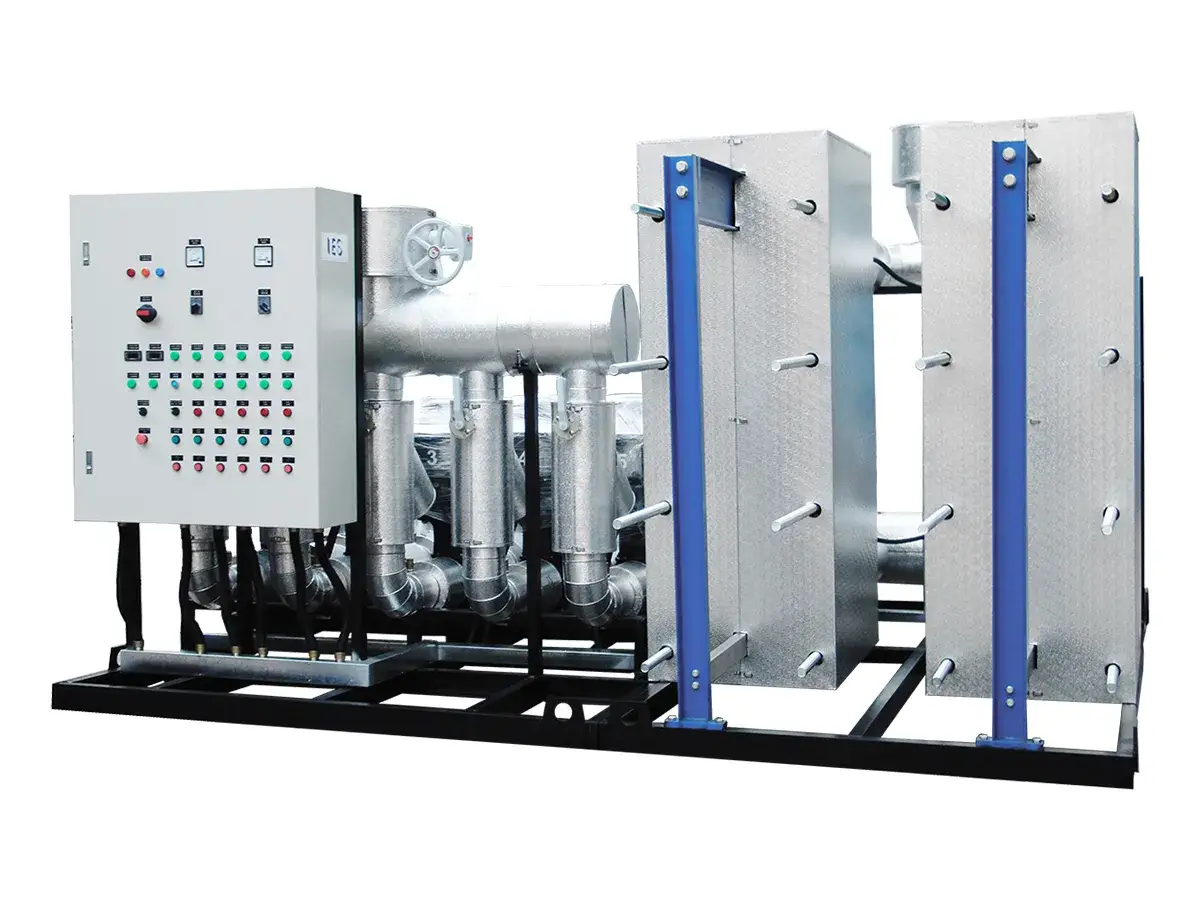

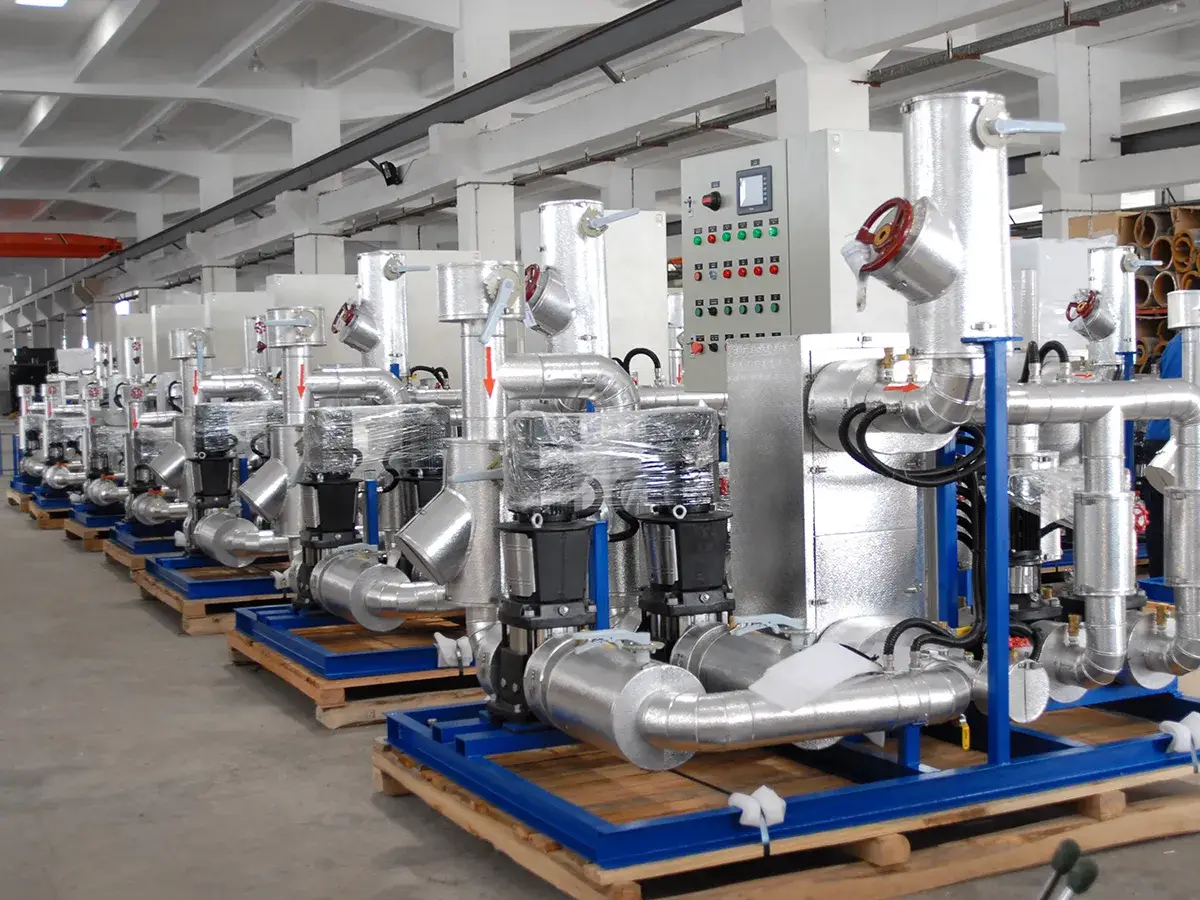

Estos sistemas compactos premontados sobre estructura metálica (skid-mounted) se diseñan a la medida de los requerimientos técnicos y las condiciones específicas de cada proyecto. Cada unidad integra de forma modular el intercambiador de calor, la bomba de circulación, el sistema de control y la red de tuberías necesaria en un solo equipo listo para facilitar su instalación y puesta en marcha.
El equipo incluye un intercambiador de placas, bomba de agua caliente de circulación, controlador de temperatura, medidor de energía, tubería preaislada con revestimiento de aluminio, válvula de control PID, filtro, válvula check (antiretno), vaso de expansión neumático, válvula de alivio de seguridad, dispositivo de corte por alta temperatura y un autómata programable (PLC) integrado. Esta solución compacta soporta presiones de trabajo de hasta 25 bar y temperaturas de operación de hasta 180°C.
- Diseño Compacto y Modular: Su estructura premontada sobre patín optimiza el espacio disponible. En comparación con sistemas de componentes separados, permite reducir hasta un 50% el espacio de instalación.
- Configuración a la Medida: Cada unidad se adapta estrictamente a las necesidades de la red de agua caliente, permitiendo una selección flexible de componentes y funciones de control.
- Alto Rendimiento y Confiabilidad: Todos los elementos críticos son sometidos a rigurosas pruebas y cumplen con los códigos y normativas vigentes de la industria.
- Monitoreo Energético: Incorpora un medidor de energía que suministra datos operativos en tiempo real para el control de consumos y el análisis de eficiencia del sistema.
- Operación Eficiente: Cada equipo se calcula con base en la demanda real de agua caliente, garantizando un rendimiento óptimo y evitando pérdidas o consumos energéticos innecesarios.
- Control Remoto y Automatización: El sistema basado en PLC permite ajustar de manera precisa la temperatura, el caudal y la presión. Además, cuenta con capacidades de supervisión y control a distancia para una gestión energética superior.

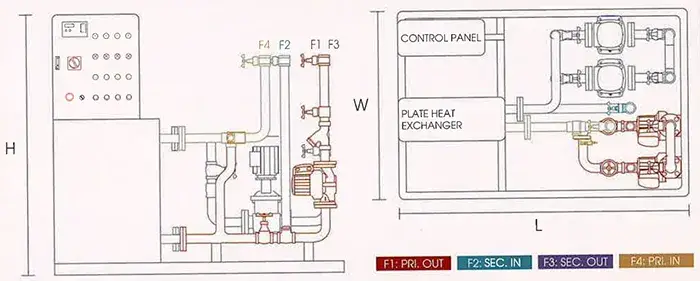

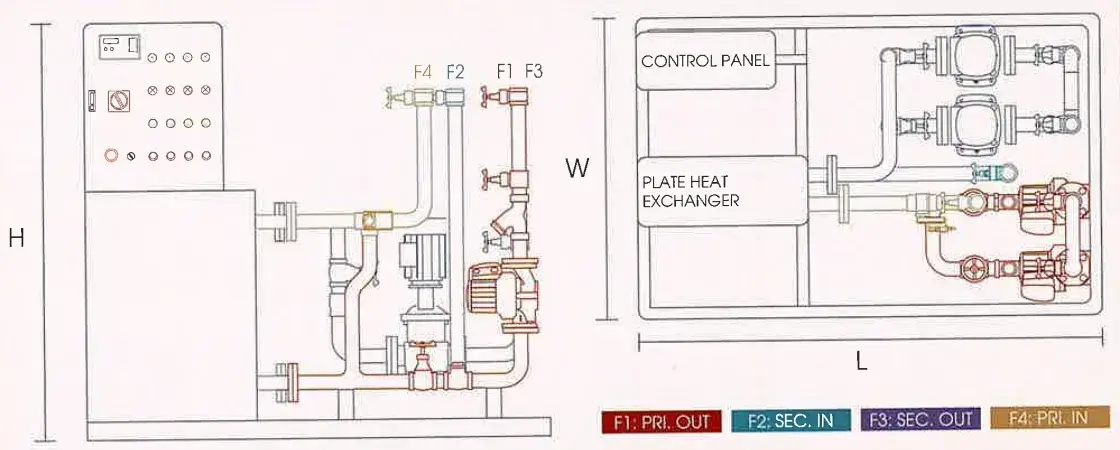

- F1: Salida Primaria
- F2: Entrada Secundaria
- F3: Salida Secundaria
- F4: Entrada Primaria
La siguiente tabla muestra las especificaciones estándar bajo condiciones de operación de 70–50 °C / 15–60 °C:
| Capacidad (kW) | Tamaño de conexión (mm) | Dimensiones (mm) | Peso (kg) | |||
| Lado primario F1/F4 | Lado secundario F2/F3 | Largo | Ancho | Altura | ||
| 200 | 32 | 32 | 1400 | 750 | 1500 | 250 |
| 400 | 50 | 40 | 1400 | 800 | 1500 | 400 |
| 800 | 80 | 50 | 1600 | 1000 | 1500 | 750 |
| 1200 | 100 | 65 | 1600 | 1000 | 1600 | 850 |
| 1500 | 100 | 80 | 1800 | 1200 | 1600 | 900 |
| 2000 | 100 | 80 | 1800 | 1200 | 1600 | 1200 |
| 2500 | 150 | 100 | 2000 | 1400 | 1800 | 1500 |
| 3000 | 150 | 100 | 2000 | 1400 | 1800 | 1800 |
| 4000 | 200 | 150 | 2200 | 1600 | 1800 | 2100 |
| 5000 | 200 | 150 | 3000 | 2200 | 2000 | 2400 |
-

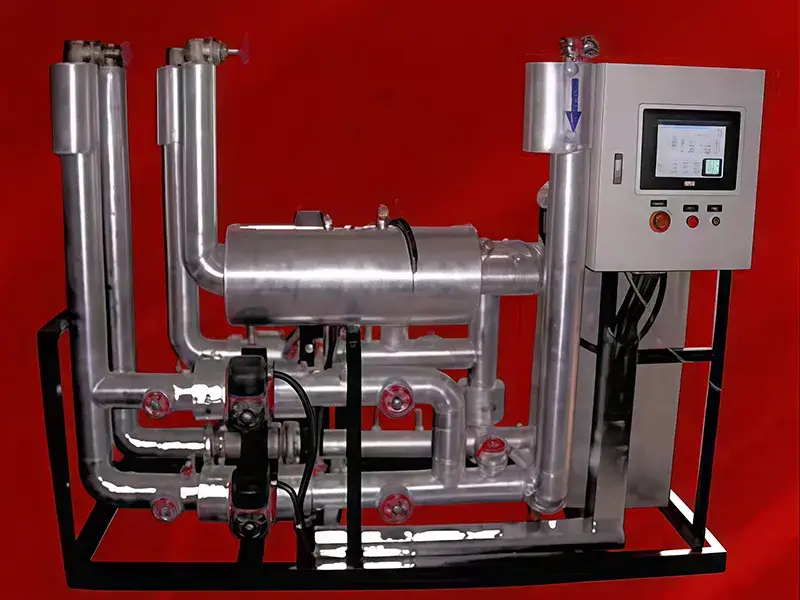

Calentamiento DirectoEl sistema de suministro directo de agua caliente integra equipos renovables y de alta eficiencia energética, incluyendo paneles colectores solares, bombas de calor y unidades compactas de intercambio de calor de placas de alta eficiencia. El circuito primario mantiene una temperatura de agua caliente de 70°C. Los paneles colectores solares proporcionan la fuente de calor inicial, mientras que las bombas de calor y los acumuladores eléctricos de agua caliente (calorifiers) suministran calefacción adicional y respaldo cuando se requiere. El circuito secundario recibe agua fría a 15°C y pasa a través de la unidad compacta IES, donde se calienta a 60–65°C para el suministro central de agua caliente.
-

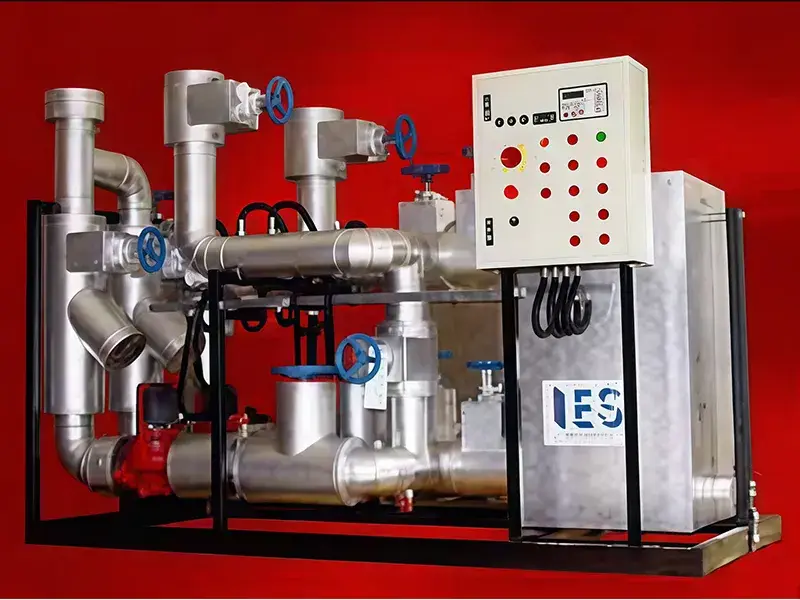

Calentamiento IndirectoEl sistema de suministro indirecto de agua caliente emplea un proceso de calentamiento en dos etapas. En la primera etapa, el agua fría ingresa a la unidad compacta de transferencia de calor para precalentamiento IES y se eleva de 15°C a 43°C mediante un enfriador con recuperación de calor de aire acondicionado. Posteriormente, el agua precalentada ingresa a la unidad compacta de transferencia de calor con refuerzo IES, donde una caldera de agua caliente de condensación de alta eficiencia eleva la temperatura a 60–65°C. El agua calentada se almacena en el tanque acumulador de agua caliente antes de su distribución a través del sistema central
-

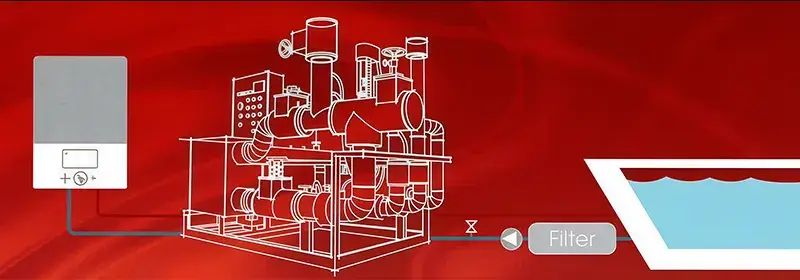

Calentamiento de PiscinasLos intercambiadores de calor compactos son ideales para sistemas de climatización (calefacción y enfriamiento) de piscinas. Este sistema integrado de intercambio térmico monitorea y regula de manera continua la temperatura del agua para garantizar condiciones óptimas de confort durante todo el año, tanto en piscinas cubiertas como al aire libre.
-

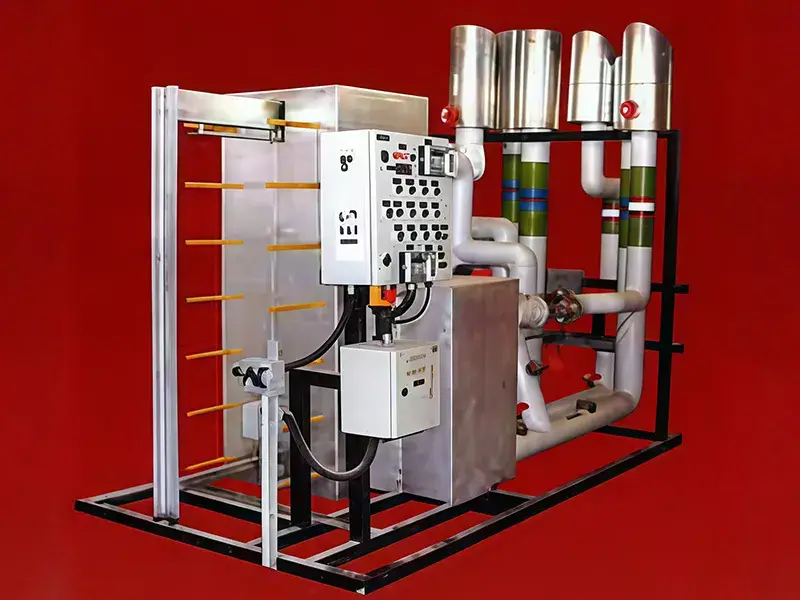

Calefacción de EspaciosLos edificios comerciales, hospitales y hoteles suelen requerir sistemas de calefacción para mantener temperaturas interiores confortables. Nuestro intercambiador de calor de placas compacto se puede configurar para aplicaciones de calefacción ambiental utilizando fuentes de calor como calderas, bombas de calor y enfriadoras con recuperación de calor. El intercambiador de placas integrado transfiere calor entre circuitos de fluidos independientes mediante calentamiento indirecto, creando una conexión eficiente entre la fuente térmica y el sistema de calefacción.
-
Climatización Distrital
Las unidades compactas para redes de frío distrital son ideales para edificios de oficinas, fábricas, hospitales y torres de gran altura. Este sistema integrado utiliza intercambiadores de calor de placas de alta eficiencia con funciones de control modulante para ajustarse a la demanda de refrigeración y optimizar la operación del sistema.
