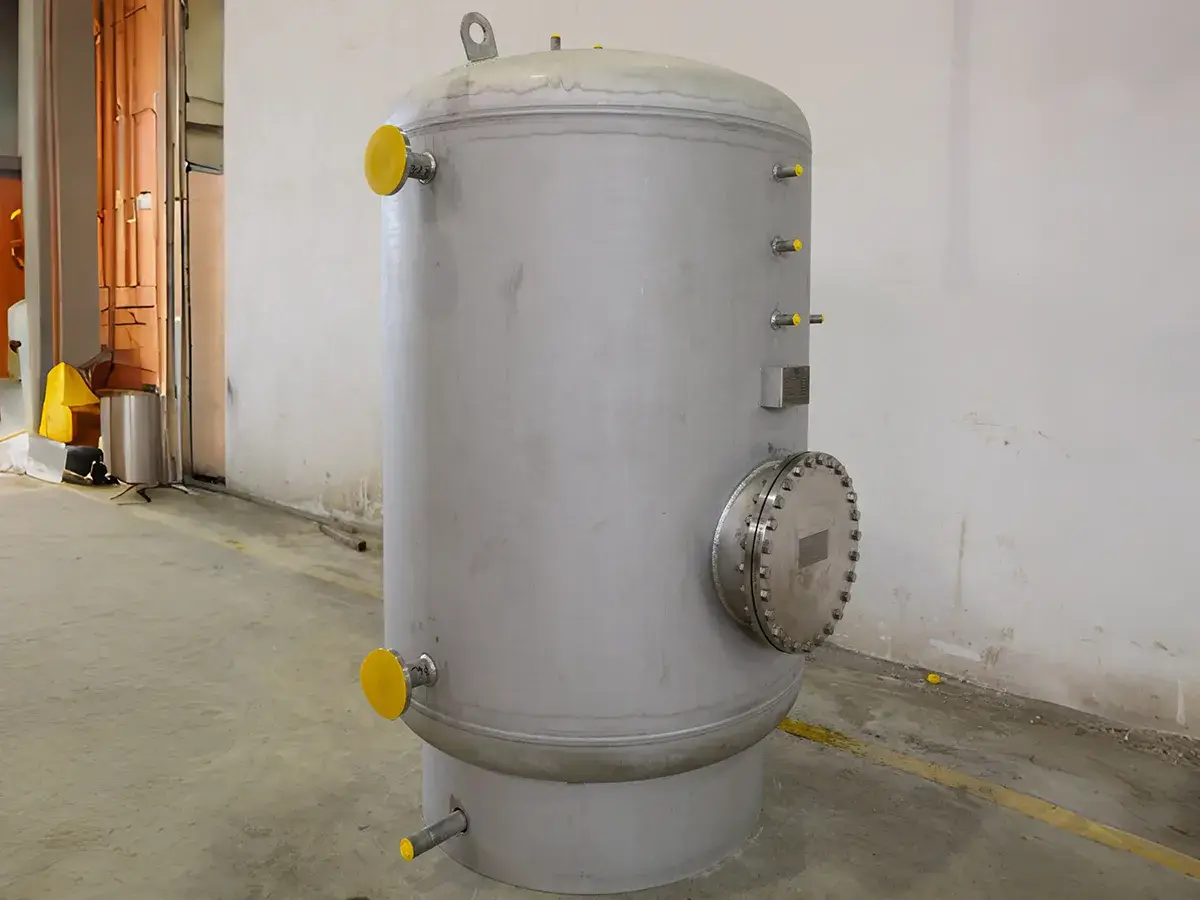

Interacumuladores de Agua con Serpentín Espiral

El interacumulador de almacenamiento con serpentín espiral (también conocido comúnmente en la industria de la región como calorifero de acumulación o tanque acumulador indirecto) es un sistema de calentamiento de agua que integra un intercambiador de calor de serpentín flotante dentro de un tanque de almacenamiento. Su diseño ofrece una solución compacta para la producción de agua caliente sanitaria (ACS), garantizando un control térmico estable y un mantenimiento optimizado. Gracias a su estructura flotante, es la opción ideal para proyectos que exigen una alta capacidad de suministro en espacios reducidos, operando de manera eficiente incluso frente a desafíos como la dureza del agua o la acumulación de sarro (incrustaciones).

Solicitar Cotización
Características

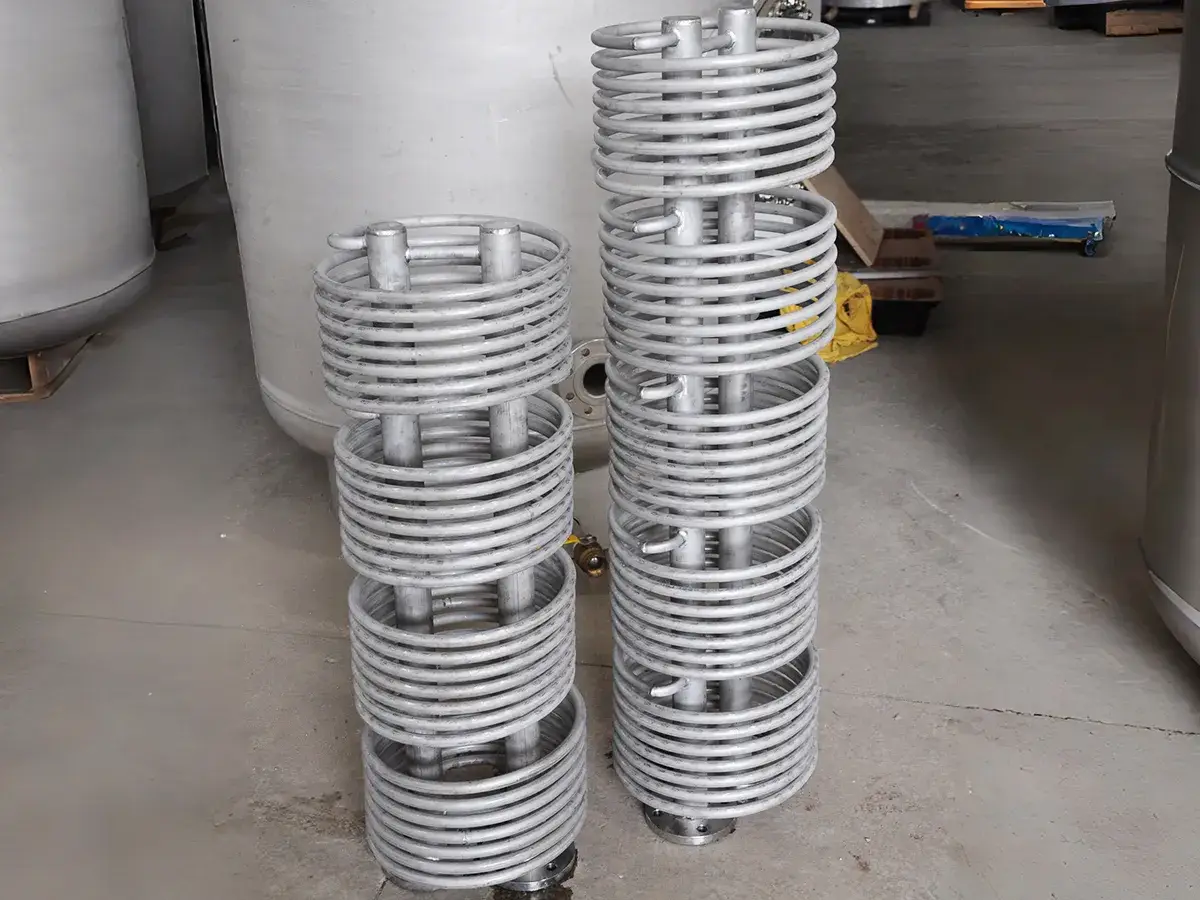

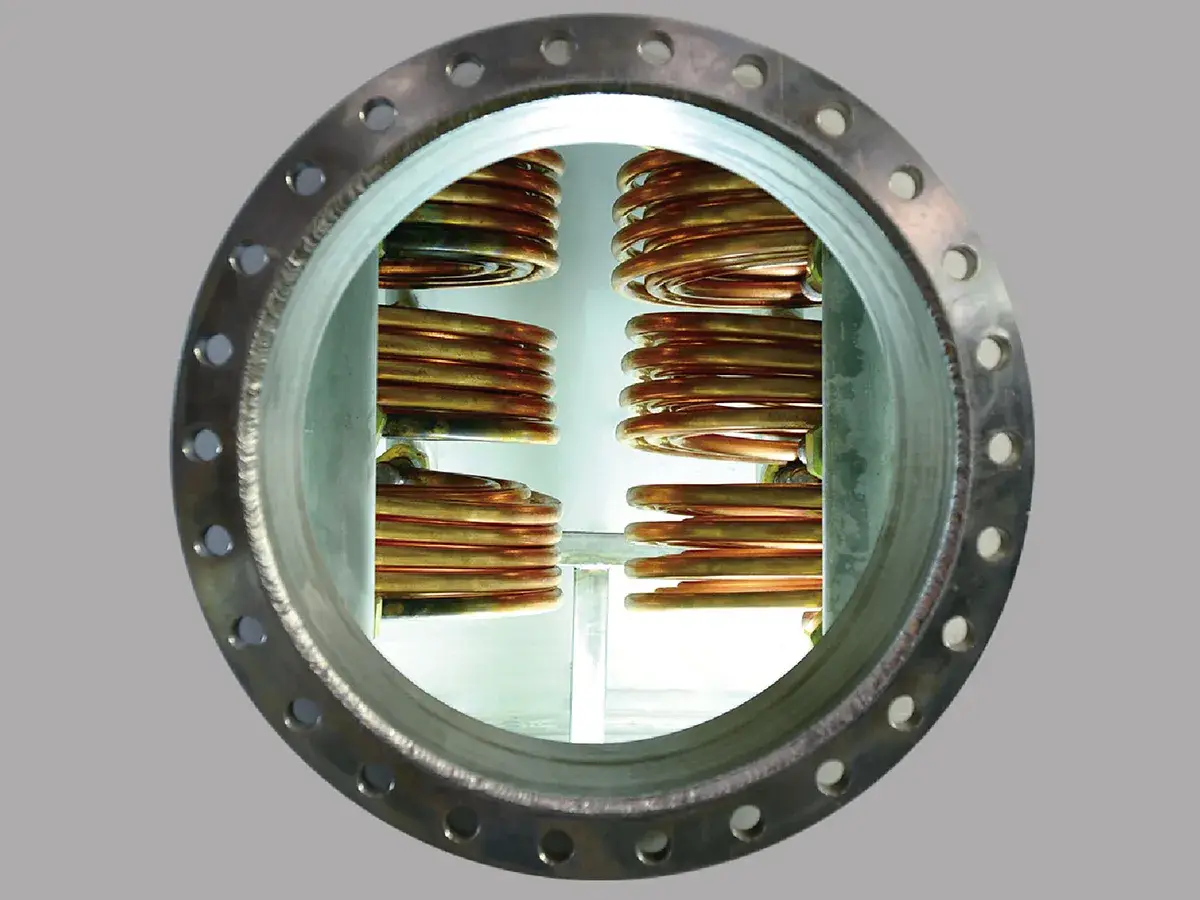

  • Diseño Autolimpiante con Serpentín Flotante: El serpentín de transferencia térmica se expande y contrae ante los cambios de temperatura, reaccionando también a la pulsación del fluido. Este movimiento flexible genera microvibraciones continuas que desprenden los depósitos de sarro de la superficie, reduciendo drásticamente la necesidad de limpiezas químicas.
  • Mantenimiento Sencillo y Bajo Costo Operativo: Los sedimentos desprendidos se acumulan en el fondo del tanque. Las labores rutinarias solo requieren abrir la válvula de purga para realizar un lavado por arrastre, simplificando los procedimientos y minimizando los tiempos de parada.
  • Aislamiento Eficiente y Opciones de Materiales: Viene equipado de serie con una capa de espuma de poliuretano flexible de 50 mm o fibra de vidrio de alta densidad para reducir al mínimo las pérdidas térmicas. Al combinarse con tuberías de acero inoxidable o cobre, el equipo garantiza un rendimiento estable y óptimas condiciones higiénicas.
  • Normativa y Certificación Internacional: Diseñado bajo los estándares de calidad y seguridad PED 97/23, BS PD5500, DIN4753, GB150 y GB151.
Rango de Personalización y Especificaciones Técnicas

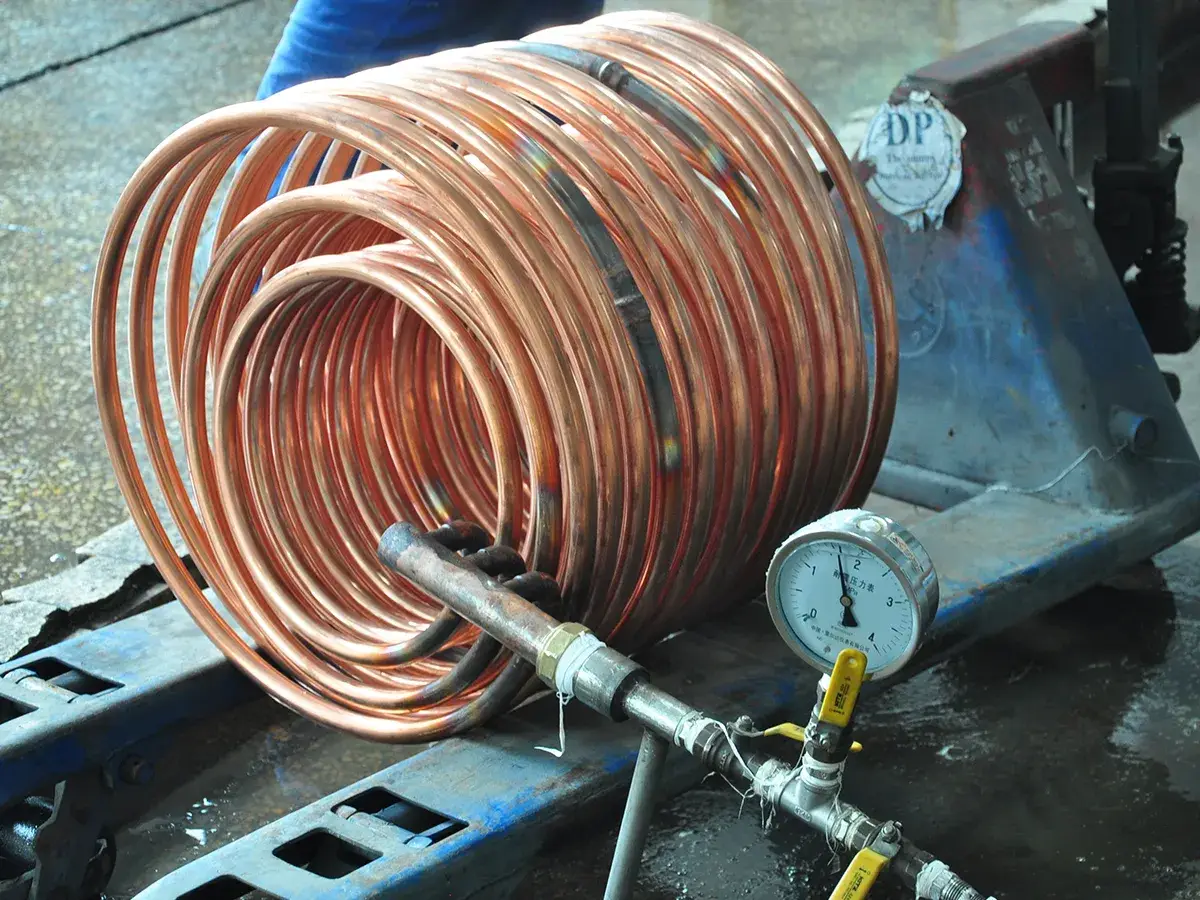

  • Materiales del Tubo de Intercambio: Cobre, Acero Inoxidable 304, Acero Inoxidable 316, Acero Inoxidable 316L, Acero Inoxidable 316Ti y SUS444.
  • Especificaciones Técnicas
      • Presión de Diseño: Hasta 25 bar.
      • Capacidad de Almacenamiento: Desde 100 L hasta 15,000 L.
      • Capacidad de Transferencia Térmica: Desde 10 kW hasta 1,400 kW.
  • Opciones de Aislamiento:
      • Espuma de poliuretano flexible estándar de 50 mm.
      • Aislamiento de fibra de vidrio con densidad de 32 kg/m³.
      • Soluciones a la medida según los requerimientos del proyecto.
Especificaciones
Modelo Capacidad de Almacenamiento Diámetro  Ancho Alto Peso Neto Capacidad de Calentamiento (kW) Conexión (mm)
D W1 W2 H1 H2 10Bar 16Bar Agua a Agua Entrada  Salida  Retorno
L mm mm mm kg Lado Primario: 80/60℃ Lado Secundario: 15/60℃ Brida
ISC 200 500 740 1330 1330 840 80 110 14 32 32 25
500 650 890 1840 1850 990 110 150 35 40 40 25
750 750 990 2040 2040 1090 160 190 55 50 50 25
800 800 1040 1950 1940 1140 195 250 60 50 50 25
1000 900 1140 1940 1935 1240 245 330 70 50 50 25
1500 1000 1240 2290 2290 1340 350 440 105 50 50 25
2000 1100 1340 2500 2500 1440 460 550 140 50 50 32
2500 1300 1540 2310 2310 1640 550 700 175 50 50 32
3000 1300 1540 2680 2680 1640 680 920 210 50 50 32
4000 1300 1540 3440 3440 1640 900 1250 280 65 65 32
5000 1500 1740 3280 3280 1840 1200 1600 350 65 65 32
6000 1600 1840 3450 3450 1940 1470 2030 420 80 80 50
7000 1600 1840 3940 3940 1940 1830 2340 490 100 100 50
8000 1800 2040 3630 3630 2140 2000 2560 560 100 100 50
9000 1800 2040 4030 4030 2140 2160 2900 630 100 100 50
10000 2000 2240 3700 3700 2340 2230 3180 700 100 100 50

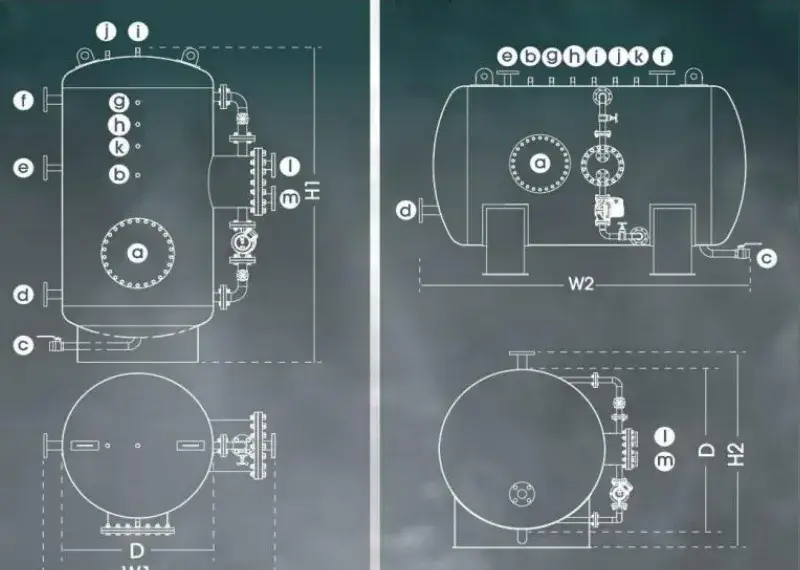

Especificaciones
  • Hombre de inspección / Boca de inspección
  • Puerto para sensor de temperatura / Conexión para sonda de temperatura
  • Puerto de drenaje / Conexión de purga
  • Entrada de agua fría / Alimentación de agua fría
  • Retorno secundario
  • Salida de agua caliente / Consumo de agua caliente
  • Manómetro
  • Termómetro
  • Purga de aire / Ventilación
  • Válvula de seguridad
  • Conexión de reserva / Conexión libre
  • Ida primaria (entrada de vapor)
  • Retorno primario (salida de condensado)
