Calentadores de Acumulación con Haz Tubular en U

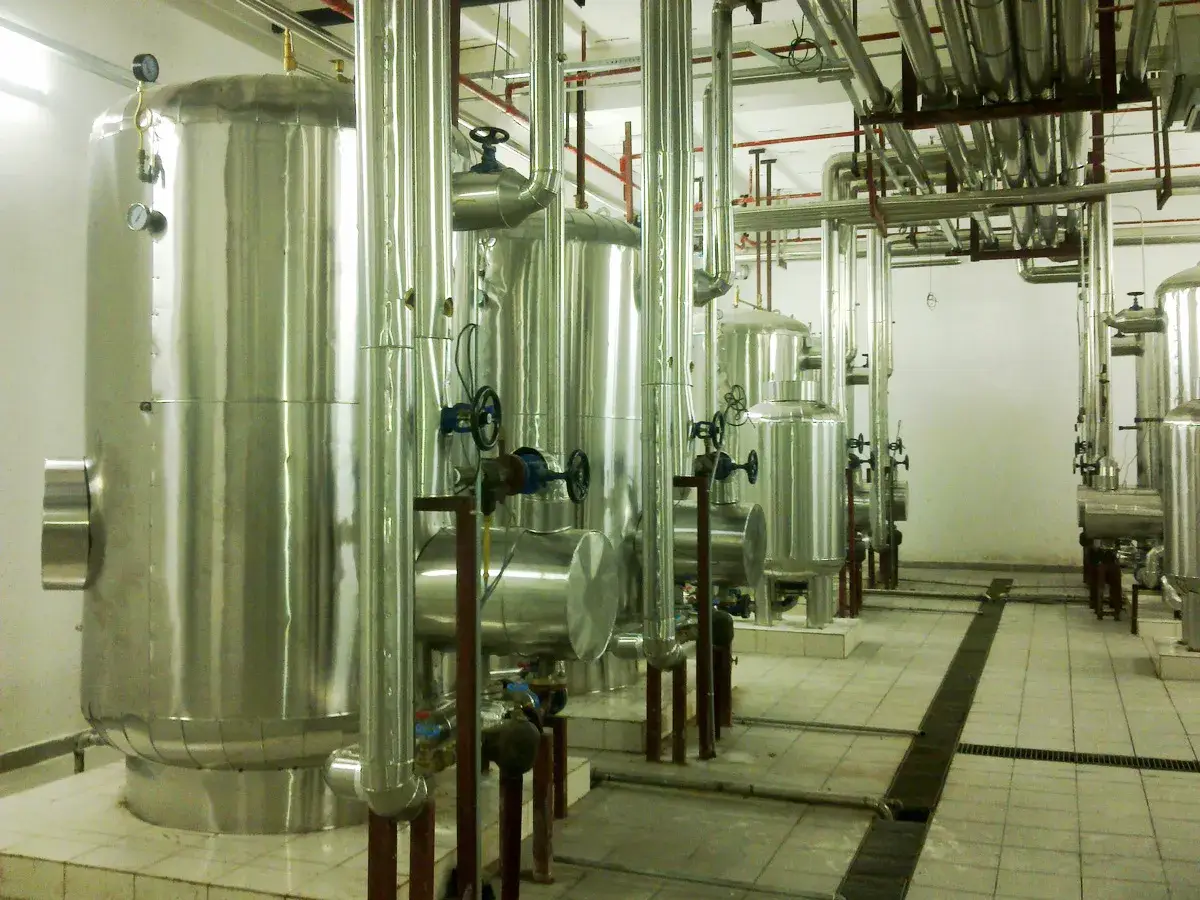

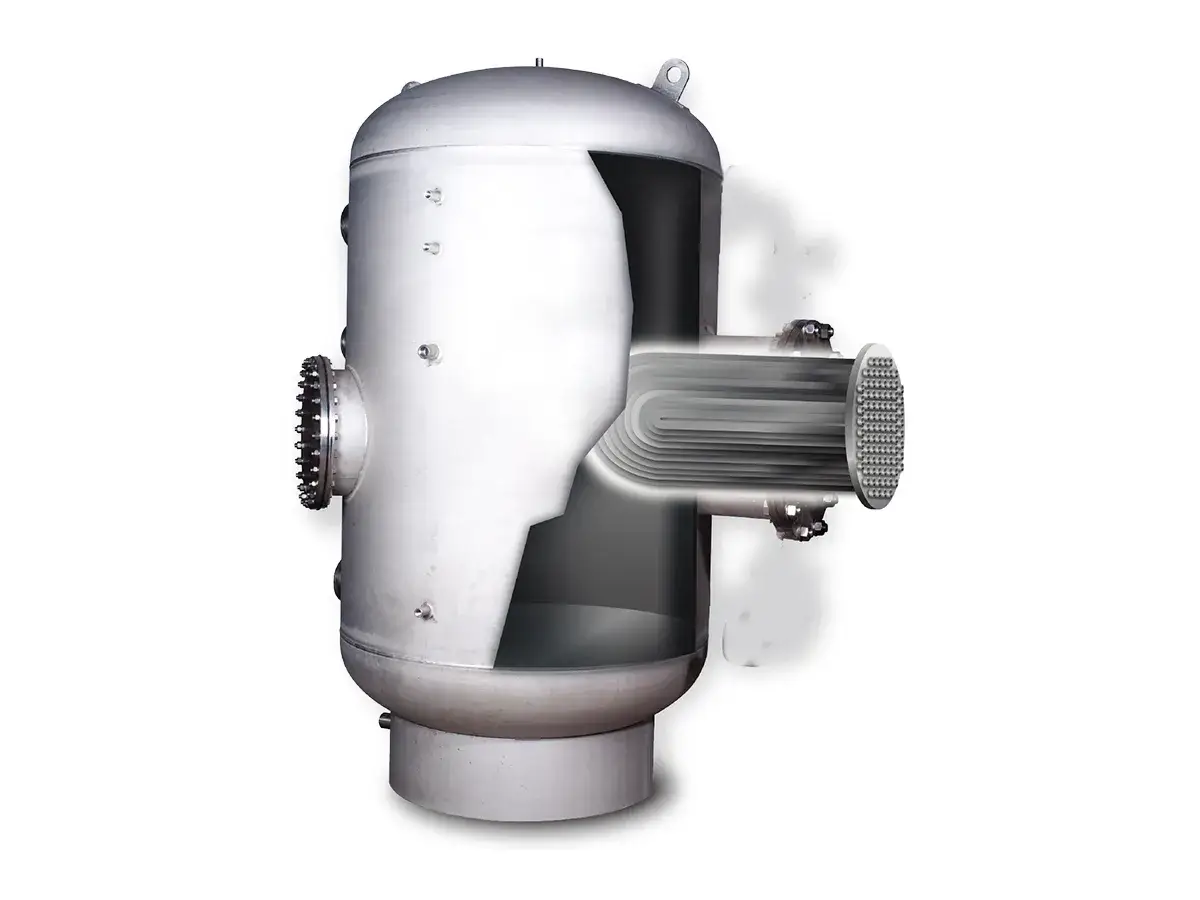

El interacumulador con haz tubular en U es un sistema de calefacción indirecta diseñado para la producción eficiente de agua caliente sanitaria mediante acumulación térmica. Es la solución ideal para integrarse con calderas y otras fuentes de calor de alta temperatura. Su diseño incorpora un haz de tubos en U desmontable con conexiones bridadas, lo que facilita enormemente su instalación, mantenimiento preventivo y limpieza periódica. Está especialmente recomendado para sistemas centralizados de gran escala y demandas exigentes que requieren un suministro continuo y confiable de agua caliente.

Principio de Funcionamiento
  • Intercambio Térmico: El fluido calefactor de alta temperatura circula a través del haz tubular interno, transfiriendo calor al agua fría que rodea los tubos dentro del estanque.
  • Almacenamiento Eficiente: El agua ya calefaccionada se almacena en un estanque de gran capacidad, protegido por una capa de aislación de alto rendimiento de 50 mm para minimizar las pérdidas térmicas.
  • Respuesta a Horas Punta: Durante los momentos de mayor consumo, el estanque suministra el volumen acumulado de forma directa, garantizando una temperatura estable en todo momento.
  • Retorno y Recirculación: El agua de retorno de la red se mezcla con el ingreso de agua fría para ser recalentada continuamente, asegurando la reposición térmica y la estabilidad del sistema a gran escala.
Solicitar Cotización
Características Principales

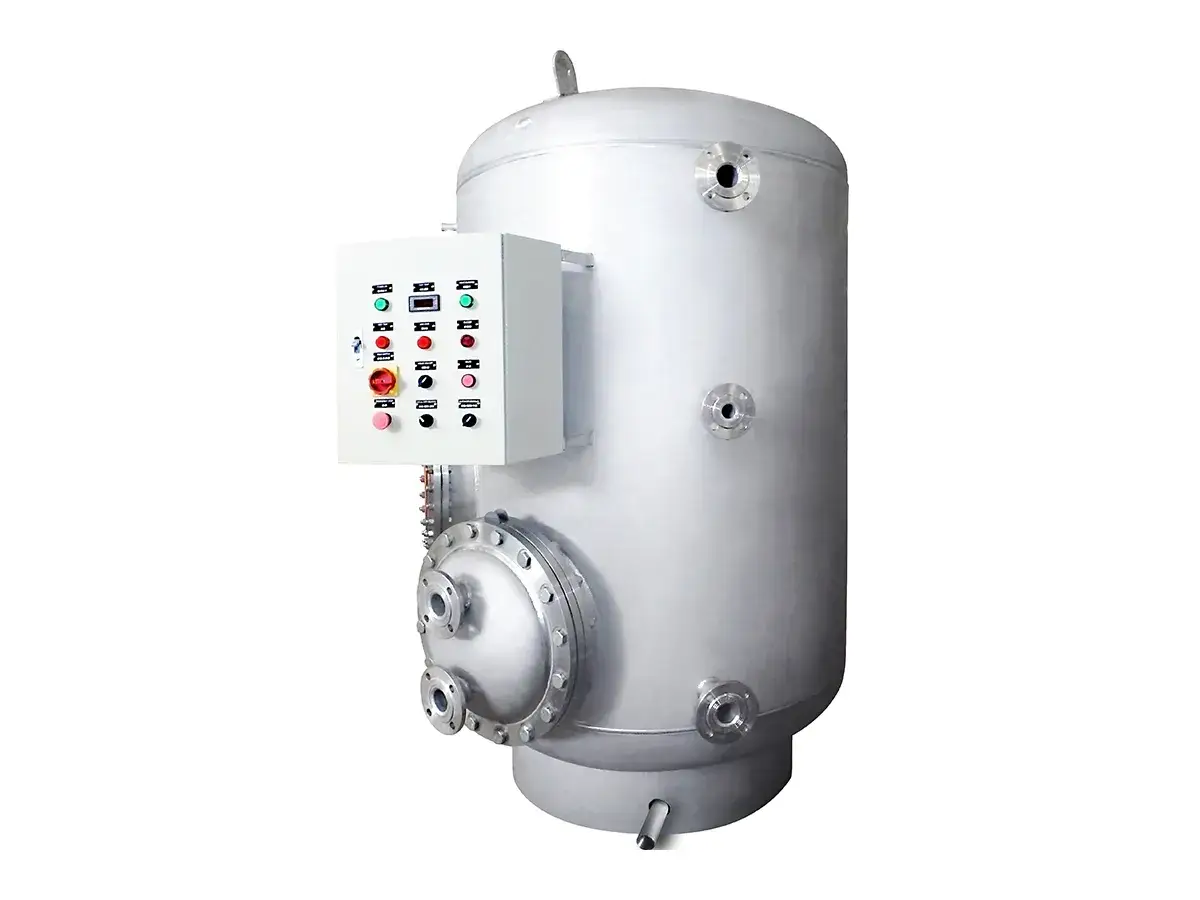

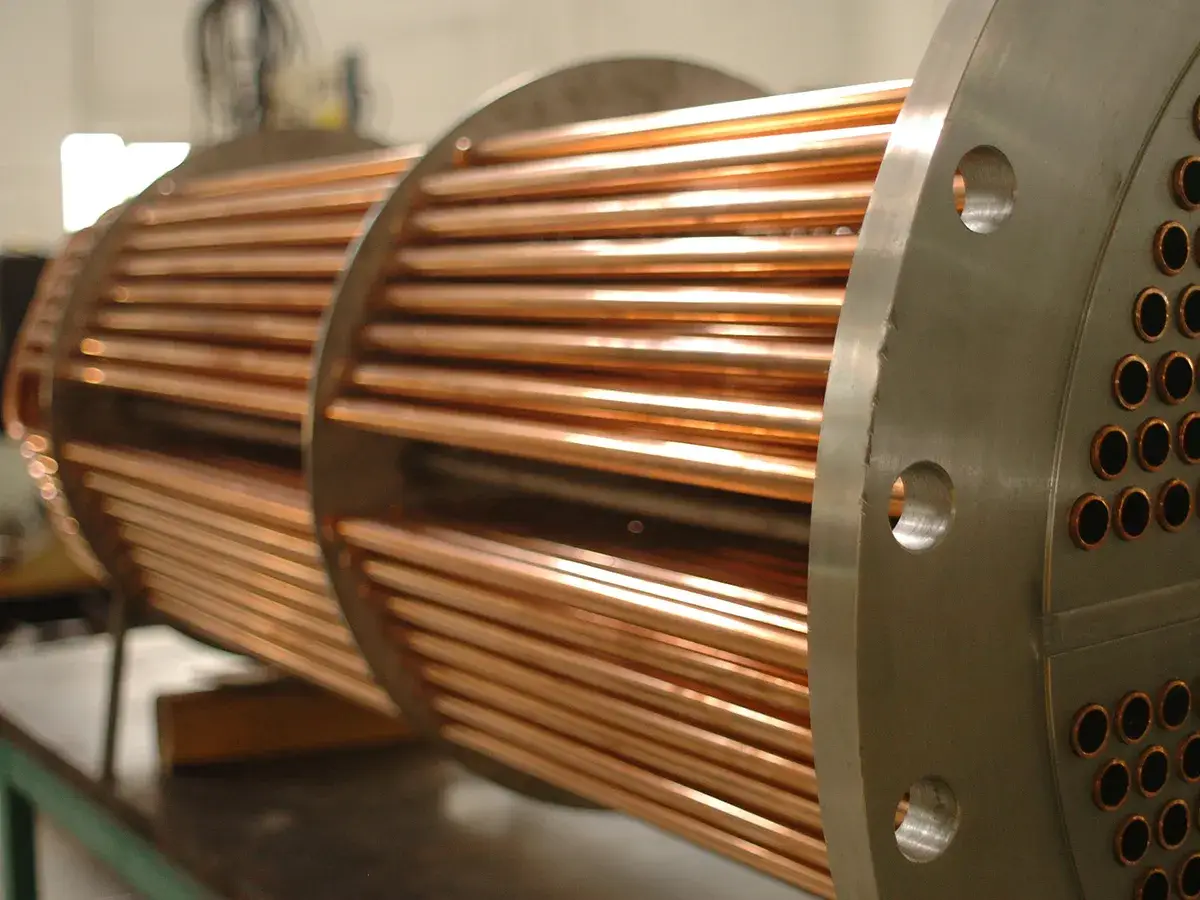

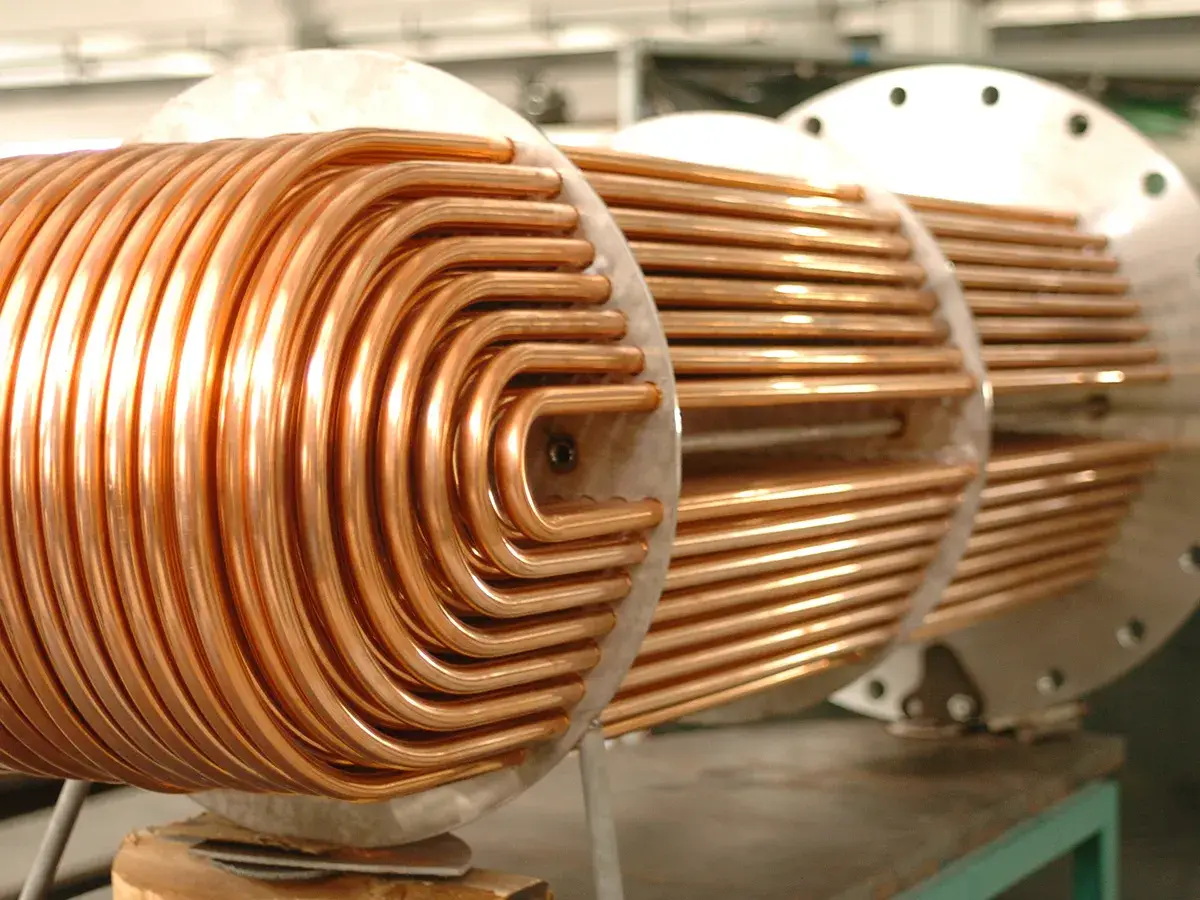

  • Diseño de Haz Tubular Desmontable en U: El haz de tubos con conexión bridada se puede retirar como un conjunto completo para facilitar la limpieza y el mantenimiento del lado de la coraza. Su diseño es ideal para proyectos de modernización y actualización de equipos.
  • Aislación de Alto Rendimiento: Las opciones estándar incluyen espuma de poliuretano flexible de 50 mm o aislación de fibra de vidrio de alta densidad para reducir al mínimo las pérdidas de calor.
  • Protección y Seguridad Integradas: El sistema cuenta con una función de alarma por alta temperatura vinculada a la válvula de seguridad y a la válvula de purga de aire, optimizando la seguridad operativa.
  • Estándares de Diseño Certificados: Fabricado bajo estrictas normativas internacionales, incluyendo PED 97/23, BS PD5500, DIN4753, GB150 y GB151.
Especificaciones y Rangos de Personalización
  • Presión Máxima de Trabajo: Hasta 25 bar.
  • Capacidad de Almacenamiento: Desde 100 L hasta 15,000 L.
  • Capacidad de transferencia térmica: Desde 10 kW hasta 1.000 kW
  • Materiales de los tubos de intercambio: Cobre, Acero Inoxidable 304, 316, 316L, 316Ti y SU444
  • Opciones de aislación: Espuma flexible de poliuretano estándar de 50 mm, aislación de fibra de vidrio con una densidad de 32 kg/m³, o alternativas personalizadas a pedido
Tabla de Especificaciones Técnicas
Modelo Capacidad de Almacenaje  Diámetro  Ancho Alto Peso Neto Capacidad de Calentamiento (kW) Tamaño de conexión (mm)
D W1 W2 H1 H2 10Bar 16Bar Water-to-water Entrada Salida Retorno
L mm mm mm kg Lado Primario: 80/60℃
Lado Secundario: 15/60℃		 Brida
IBS 200 500 1020 1610 1330 840 180 210 25 32 32 25
500 650 1170 2120 1850 990 210 250 60 40 40 25
750 750 1270 2320 2040 1090 260 290 80 50 50 25
800 800 1320 2220 1940 1140 295 350 90 50 50 25
1000 900 1420 2220 1935 1240 345 430 110 50 50 25
1500 1000 1520 2570 2290 1340 430 520 160 50 50 25
2000 1100 1620 2780 2500 1440 620 710 210 50 50 32
2500 1300 1820 2590 2310 1640 710 860 270 50 50 32
3000 1300 1820 2960 2680 1640 840 1080 320 50 50 32
4000 1300 1820 3720 3440 1640 1060 1410 420 65 65 32
5000 1500 2020 3560 3280 1840 1310 1710 530 65 65 32
6000 1600 2120 3730 3450 1940 1620 2180 630 80 80 50
7000 1600 2120 4220 3940 1940 1950 2460 740 100 100 50
8000 1800 2320 3910 3630 2140 2170 2730 840 100 100 50
9000 1800 2320 4310 4030 2140 2260 3000 940 100 100 50
10000 2000 2520 3980 3700 2340 2430 3380 1050 100 100 50

Notas Técnicas

  • Condiciones de Referencia: El rendimiento térmico listado en la tabla se calcula bajo un tiempo de diseño de calentamiento por acumulación de 45 minutos (con lado primario a 80/60 °C y secundario a 15/60 °C). Los valores son referenciales; la selección final debe ajustarse a las condiciones reales de operación del proyecto.
  • Fabricación a Medida: Las dimensiones indicadas corresponden a los estándares de fábrica. Se ofrecen dimensiones y configuraciones personalizadas de acuerdo con los requerimientos específicos de cada instalación.
Especificaciones

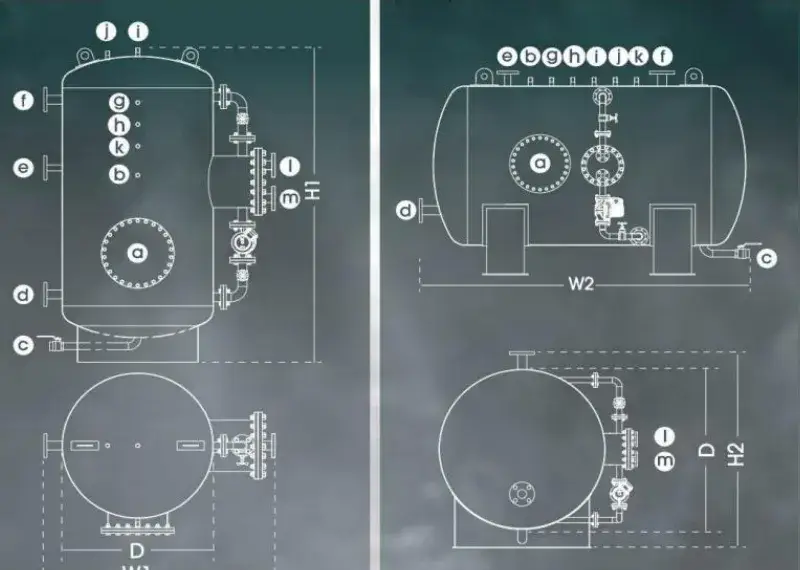

  • Hombre de inspección / Boca de inspección
  • Puerto para sensor de temperatura / Conexión para sonda de temperatura
  • Puerto de drenaje / Conexión de purga
  • Entrada de agua fría / Alimentación de agua fría
  • Retorno secundario
  • Salida de agua caliente / Consumo de agua caliente
  • Manómetro
  • Termómetro
  • Purga de aire / Ventilación
  • Válvula de seguridad
  • Conexión de reserva / Conexión libre
  • Ida primaria (entrada de vapor)
  • Retorno primario (salida de condensado)
